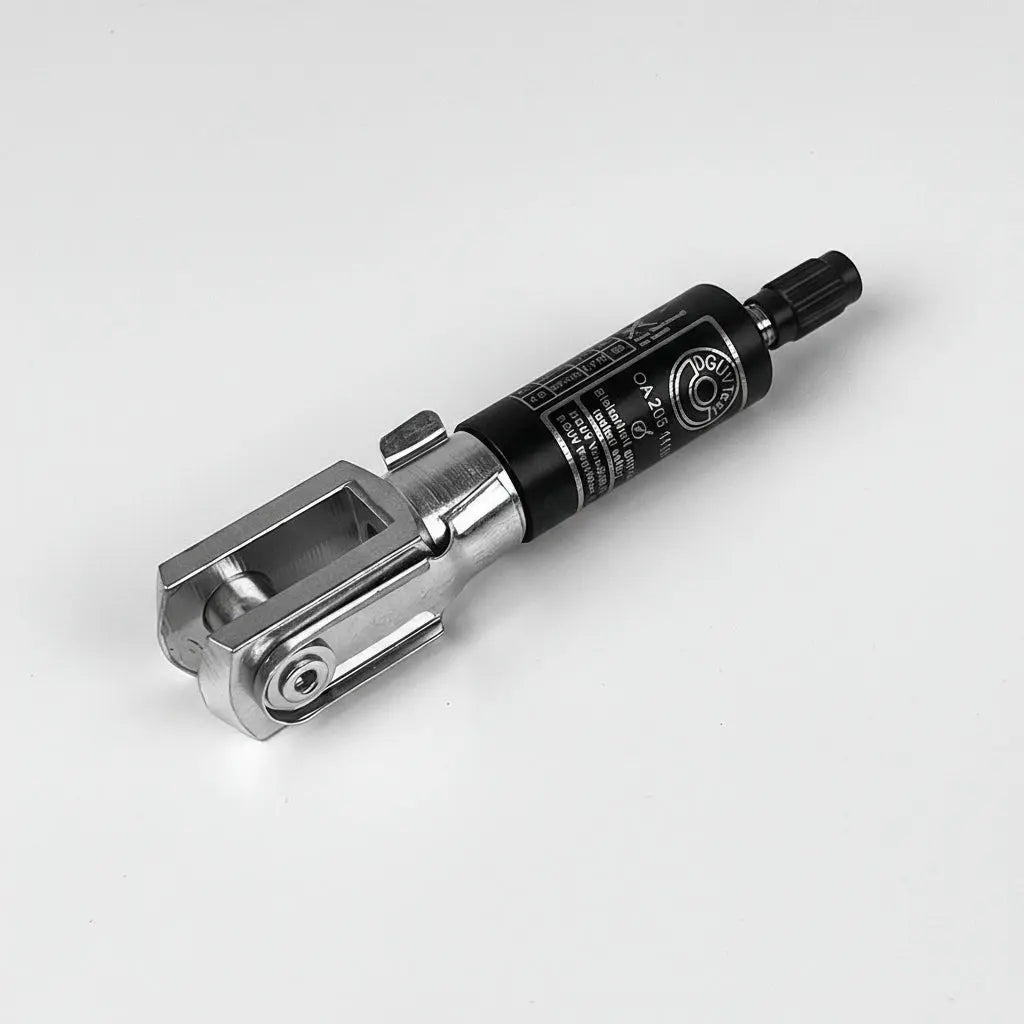

Höhenverstellbarer Seilhalter
DGUV / 17 (BGV-C1) TÜV zertifiziert
für Drahtseile Ø 4 mm

Zertifizierte Lösung für sichere Abhängungen
Der Drahtseilhalter 40S mit Gabelkopf ermöglicht sichere, höhenverstellbare Abhängungen statischer Lasten im professionellen Einsatz. Robuste Konstruktion, DGUV/17- und TÜV-Zertifizierung gewährleisten zuverlässige Befestigung. Ideal für Messebau, Ladenbau sowie Präsentations- und Rahmensysteme bei ruhender statischer Belastung.net.

Sichere Abhängung für statische Lasten

Der zertifizierte Drahtseilhalter 40S mit Gabelkopf wurde für die sichere und höhenverstellbare Abhängung statischer Lasten entwickelt. Durch die geprüfte Konstruktion eignet sich das System für professionelle Anwendungen mit erhöhten Anforderungen an Sicherheit und Zuverlässigkeit.

Die integrierte Höhenverstellung ermöglicht eine präzise Positionierung und unterstützt eine einfache Montage bei unterschiedlichen Abhängungssituationen.

Product Benefits at a Glance

Höhenverstellbare Abhängung
Sichere Befestigung mit Gabelkopf
Hohe Belastbarkeit für statische Lasten
Präzise Positionierung möglich
Langlebige und robuste Ausführung

General Technical Specifications of the Wire Rope Clamp

Ausführung: Höhenverstellbarer Seilhalter M10 × 12 mit Gabelkopf
Oberfläche: Schwarz, Gabel und Federklappbolzen verzinkt nach DIN 71752
Befestigung: Sicherungsmutter M7
Geeignet für Drahtseile: Ø 4 mm
Max. Arbeitslast nach TÜV: 150 kg
Max. Arbeitslast nach DGUV-Test: 60 kg
Bruchkraft: 8000 N
Lieferumfang: Bedienungsanleitung inklusive
Ursprungsland: Deutschland
Zulässige Seile:
-Mindest-Seilfestigkeit 1770 N/mm²
-Drahtseilkonstruktionen in Anlehnung an DIN EN 12385-4:2008

Certifications

DGUV/17 (BGV-C1) zertifiziert
TÜV zertifiziert

Construction of the Wire Rope Holder

Der Drahtseilhalter wird mit einem geeigneten Drahtseil verbunden und über den Gabelkopf befestigt. Die integrierte Höhenverstellung ermöglicht eine präzise Ausrichtung und flexible Positionierung der Abhängung.

Die Konstruktion ist ausschließlich für ruhende statische Belastungen ausgelegt.

Areas of Application

Abhängungen für Rahmensysteme
Ideal für sichere und höhenverstellbare Abhängungen im Innenbereich.

Messebau & Präsentationssysteme
Geeignet für professionelle Anwendungen mit definierten statischen Lasten.

Retail & Ladenbau
Perfekt für abgehängte Präsentationsflächen und Installationen.

Innenarchitektur & Objektbau
Optimal für sichere und präzise Abhängungslösungen.

FAQ

Für welche Drahtseile ist der Drahtseilhalter 40S geeignet?
Der Drahtseilhalter ist für Drahtseile mit einem Durchmesser von Ø 4 mm ausgelegt.

Ist der Drahtseilhalter für bewegliche Lasten geeignet?
Nein, die Konstruktion ist ausschließlich für ruhende statische Belastungen vorgesehen.

Welche Zertifizierungen hat der Drahtseilhalter?
Der Drahtseilhalter ist DGUV/17 (BGV-C1) sowie TÜV zertifiziert.

Wofür eignet sich der Drahtseilhalter besonders?
Er eignet sich für sichere, höhenverstellbare Abhängungen im Messebau, Ladenbau, Innenausbau und bei Rahmensystemen.

Conclusion

Der zertifizierte Drahtseilhalter 40S Gabelkopf DGUV/17 (BGV-C1) ist die professionelle Lösung für sichere und höhenverstellbare Abhängungen statischer Lasten. Die geprüfte Ausführung, die hohe Belastbarkeit und die flexible Einstellung machen ihn ideal für anspruchsvolle Anwendungen.

Hinweis: Nur für ruhende statische Belastungen geeignet. Nicht für die Abhängung beweglicher oder dynamischer Lasten vorgesehen.

Personal Consultation & Planning

We’ll guide you every step of the way—from the initial idea to the finished light wall—with expertise, a personal touch, and reliability.

Comprehensive planning from concept to implementation
A personal, direct, and reliable point of contact
Experienced Support for Your Custom Solution

Free Consultation

FAQ

Für welche Anwendungen ist der Drahtseilhalter 40S geeignet?

Der Drahtseilhalter 40S mit Gabelkopf ist für sicherheitsrelevante Abhängungen im Veranstaltungs-, Messe- und Bühnenbereich konzipiert.
Durch die Zertifizierung nach DGUV Vorschrift 17 (ehem. BGV-C1) und TÜV eignet er sich insbesondere für Installationen über Personenbereichen – vorausgesetzt, die zulässigen Lasten und Montagevorgaben werden eingehalten.

Welche Lasten sind zulässig?

Es gelten zwei unterschiedliche Werte:
• Max. Arbeitslast nach TÜV: 150 kg
• Max. Arbeitslast nach DGUV-Test: 60 kg
• Bruchkraft: 8.000 N
Für sicherheitsrelevante Anwendungen im Geltungsbereich der DGUV ist der geprüfte DGUV-Wert maßgeblich. Die Auswahl sollte projektbezogen und unter Berücksichtigung aller Sicherheitsfaktoren erfolgen.

Welche Drahtseile dürfen verwendet werden?

Zugelassen sind Drahtseile mit:
• Ø 4 mm Durchmesser
• Mindest-Seilfestigkeit ≥ 1770 N/mm²
• Konstruktion in Anlehnung an DIN EN 12385-4:2008
Die korrekte Seilspezifikation ist zwingend erforderlich, um die geprüften Lastwerte einzuhalten.

Ist der Seilhalter höhenverstellbar?

Ja. Der 40S ist ein höhenverstellbarer Seilhalter M10x12 mit Gabelkopf.
Die Höhenjustierung erfolgt werkzeuglos über das integrierte Klemmmechanismus-System. Damit lassen sich Abhängungen präzise und schnell einstellen.

Welche Normen und Zertifizierungen erfüllt das Produkt?

Der Drahtseilhalter ist:
• DGUV/17 (BGV-C1) zertifiziert
• TÜV-geprüft
• Gabelkopf nach DIN 71752 gefertigt
Diese Zertifizierungen bestätigen die Eignung für sicherheitsrelevante Anwendungen im Veranstaltungsbereich.

Aus welchem Material besteht der Halter?

• Gehäuse: schwarz beschichtet
• Gabel und Federklappbolzen: verzinkt
• Sicherungsmutter: M7
• Ursprungsland: Deutschland
Die verzinkten Komponenten bieten Korrosionsschutz und sind für den professionellen Einsatz ausgelegt.

Ist der Drahtseilhalter für dynamische Lasten geeignet?

Nein.
Der 40S ist ausschließlich für ruhende statische Belastungen vorgesehen. Er ist nicht geeignet für bewegliche oder dynamische Lasten, z. B. Motorzüge, kinetische Installationen oder schwingende Bauteile.

Was bedeutet DGUV/17 (BGV-C1) konkret?

Die DGUV Vorschrift 17 (ehemals BGV-C1) regelt sicherheitstechnische Anforderungen für Veranstaltungs- und Produktionsstätten.
Produkte mit dieser Zertifizierung sind für den Einsatz über Personen zugelassen – sofern Montage, Lastgrenzen und regelmäßige Prüfpflichten eingehalten werden.

Wird eine Bedienungsanleitung mitgeliefert?

Ja.
Im Lieferumfang ist eine Bedienungsanleitung enthalten. Diese enthält wichtige Hinweise zur Montage, zulässigen Last, Wartung und sicherheitstechnischen Verwendung.

Was ist bei der Planung und Montage besonders zu beachten?

Für einen normgerechten Einsatz sollten folgende Punkte berücksichtigt werden:
• Verwendung ausschließlich zugelassener 4-mm-Seile mit ≥ 1770 N/mm²
• Einhaltung der DGUV-geprüften Arbeitslast
• fachgerechte Montage gemäß Anleitung
• regelmäßige Sicht- und Funktionsprüfung
• keine Verwendung bei dynamischen oder schwingenden Lasten
Die Gesamtstatik der Konstruktion ist projektbezogen zu bewerten.

Zertifizierter Drahtseilhalter 40S mit Gabelkopf verzinkt DGUV/17 (BGV-C1)

Höhenverstellbarer Seilhalter
DGUV / 17 (BGV-C1) TÜV zertifiziert
für Drahtseile Ø 4 mm

Free shipping on orders of€50 (Germany) / €150 (EU)
Guaranteed Delivery: 3–5 business days
Quality fromGermany

What's Included:

Zertifizierter Drahtseilhalter 40 S mit Sicherungsmutter und Gabelkopf
