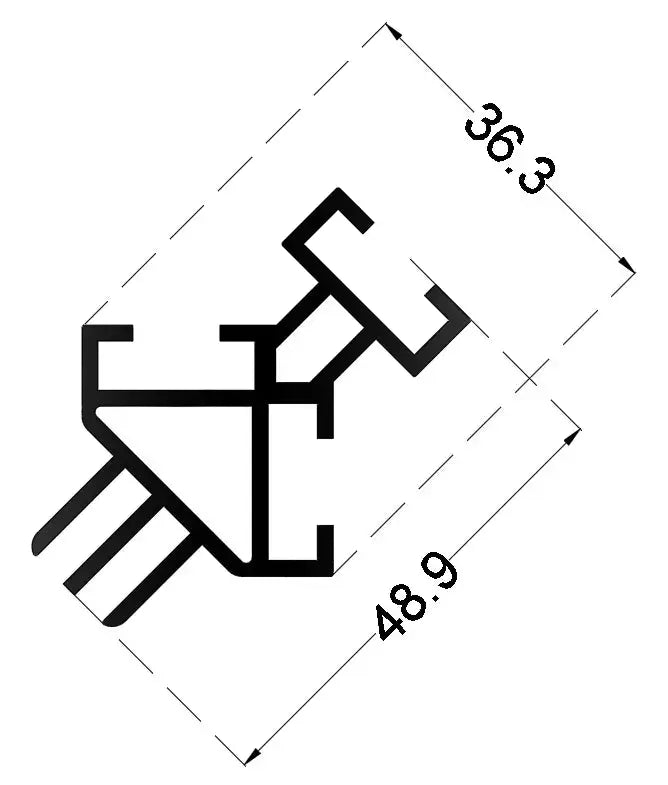

Technische Zeichnung des CUBE solid Spannrahmenprofils

Special Profile
Not bendable
Pack of 4

Stabile Basis für kreative 3D-Präsentationen
Das Spannrahmenprofil Cube Solid Sonderprofil ermöglicht hochwertige Würfelkonstruktionen und freistehende 3D-Rahmensysteme mit austauschbaren Stoffbannern. Die silber eloxierte Aluminiumoberfläche sorgt für langlebige Qualität und eine moderne Optik. Ideal für Messebau, Retail, Interior Design und kreative Markeninszenierungen.

Product Benefits

Das Spannrahmenprofil Cube Solid Sonderprofil ist die ideale Lösung für stabile und präzise Würfelkonstruktionen im Bereich Textilspannrahmen. Speziell entwickelt für dreidimensionale Anwendungen, ermöglicht dieses Spannrahmenprofil die Umsetzung hochwertiger, freistehender Kuben und modularer Rahmensysteme.

Durch die präzise Fertigung im Strangpressverfahren überzeugt das Spannrahmenprofil Cube Solid Sonderprofil mit exakter Maßhaltigkeit und hoher Stabilität – perfekt für anspruchsvolle Konstruktionen im Messebau, Retail oder Interior Design.

Die silber eloxierte Oberfläche nach DIN 17611 (EV6/EV1, neu E6/C-0) schützt zuverlässig vor Korrosion und sorgt gleichzeitig für eine hochwertige, gleichmäßige Optik. Das Spannrahmenprofil Cube Solid Sonderprofil ist kompatibel mit Kedermaßen von 10–14 x 3 mm und somit optimal für flexible, austauschbare Textilbespannungen geeignet.

Optional kann das Profil in jeder gewünschten RAL-Farbe beschichtet werden und lässt sich so perfekt an individuelle Marken- und Raumkonzepte anpassen.

General Technical Details

Profiltyp: Spannrahmenprofil Cube Solid Sonderprofil
Material: Extruded aluminum
Oberfläche: Silber eloxiert nach DIN 17611 (EV6/EV1, E6/C-0)
Optional: Powder coating available in RAL colors
For transport safety reasons, profiles are delivered in 3.04-meter lengths as standard.

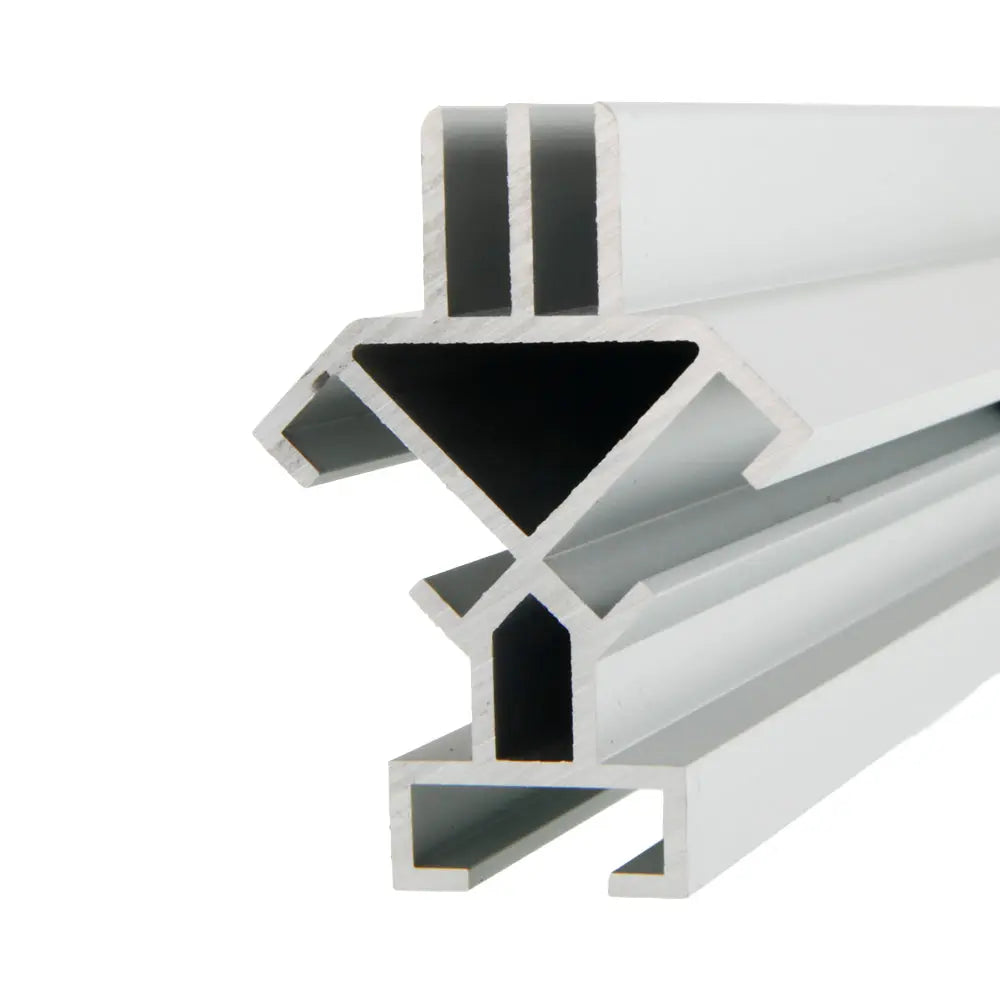

Spannrahmenprofil Cube Solid Sonderprofil als Stangenware

Maße & Gewicht:

Profile length: up to 6.08 m (6.0 m net usable length)
Gewicht: ca. 0,86 kg / lfm

Verarbeitung & Anwendung:

Geeignet für: Würfelkonstruktionen / 3D-Rahmensysteme
Kederaufnahme: 10–14 x 3 mm
Verpackungseinheit: 4 Stück

Certifications

Das Spannrahmenprofil Cube Solid Sonderprofil wird nach den relevanten Industriestandards gefertigt:

DIN EN 12020-2 (Aluminium-Strangpressprofile)
DIN 17611 (Eloxal-Oberflächenveredelung)

Diese Normen garantieren eine gleichbleibend hohe Qualität, Maßgenauigkeit und langlebige Oberflächen.

Possible Applications

Das Spannrahmenprofil Cube Solid Sonderprofil ist ideal für kreative und dreidimensionale Anwendungen im Bereich Textilspannsysteme:

Messebau: Freistehende Kuben und modulare Präsentationssysteme
Retail & Ladenbau: 3D-Displays und aufmerksamkeitsstarke Markeninszenierungen
Interior Design: Rauminstallationen und dekorative Würfelkonstruktionen
Event & Promotion: Flexible, wiederverwendbare Präsentationslösungen
Werbetechnik: Mehrseitige, austauschbare Textildrucke auf 3D-Objekten

Durch die Konstruktion als Würfelsystem entstehen innovative Präsentationsflächen mit maximaler Sichtbarkeit aus allen Perspektiven.

Conclusion

Das Spannrahmenprofil Cube Solid Sonderprofil ist die perfekte Wahl für stabile, dreidimensionale Textilspannrahmen und kreative Raumlösungen. Es vereint hohe Verarbeitungsqualität, Flexibilität und modernes Design. Mit dem Spannrahmenprofil Cube Solid Sonderprofil setzen Sie auf eine professionelle Grundlage für innovative 3D-Präsentationen im Messebau, Retail und Objektbereich.

Shipping

For transportation safety reasons, profiles are delivered in 3.04-meter lengths as standard. Undivided lengths of up to 6.08 meters can be shipped upon request via a long-haul freight carrier or special courier. We ship our profiles on pallets.

Please note that the goods must be unloaded using a forklift.

Downloads & Product Data Sheets

Product Data Sheet

Personal Consultation & Planning

We’ll guide you every step of the way—from the initial idea to the finished light wall—with expertise, a personal touch, and reliability.

Comprehensive planning from concept to implementation
A personal, direct, and reliable point of contact
Experienced Support for Your Custom Solution

Free Consultation

FAQ

Wofür wird das Cube Solid Sonderprofil eingesetzt?

Das Cube Solid Profil ist für stabile Würfelkonstruktionen und dreidimensionale Textilspannrahmen-Systeme konzipiert. Es eignet sich insbesondere für freistehende Kuben, Raumkörper oder modulare Messebaulösungen, bei denen eine geschlossene, solide Rahmenstruktur gefragt ist.
Durch die massive Ausführung bietet es hohe Stabilität bei vergleichsweise geringem Gewicht.

Welche Kedermaße sind mit dem Profil kompatibel?

Das Profil ist geeignet für Kedermaße von 10–14 x 3 mm.
Damit deckt es die gängigen Textilspannsysteme im Messe-, Event- und Ladenbau ab. Für eine optimale Spannung und Passform sollte das konkrete Textilsystem projektbezogen abgestimmt werden.

Welche Normen und Qualitätsstandards werden erfüllt?

Das Cube Solid Profil wird im hochpräzisen Strangpressverfahren gefertigt und entspricht:
• DIN EN 12020-2 (Toleranzen für stranggepresste Präzisionsprofile)
• DIN 17611 EV6/EV1 (neu E6/C-0) für die Eloxalbeschichtung
Diese Normen gewährleisten Maßhaltigkeit, Oberflächenqualität und langfristige Korrosionsbeständigkeit – entscheidend für professionelle Konstruktionen.

What surface coating is included as standard?

Standardmäßig wird das Profil silber eloxiert geliefert.
Durch das Eloxalverfahren entsteht eine schützende Oxid-/Hydroxidschicht, die das Aluminium dauerhaft vor Korrosion schützt und eine hochwertige, technisch saubere Oberfläche erzeugt.
Optional ist eine Pulverbeschichtung in nahezu jedem RAL-Farbton gegen Aufpreis möglich.

Wie lang sind die Profile und wie viel davon ist nutzbar?

Die Profillänge beträgt 6,08 m, davon sind 6,00 m netto nutzbar.
Das Übermaß dient produktionstechnischen Zwecken. Für die Projektkalkulation sollte die effektive Nutzlänge von 6 m berücksichtigt werden.

How much does the profile weigh?

Das Gewicht beträgt 0,86 kg pro laufendem Meter (kg/lfm).
Damit ist das Cube Solid Profil etwas leichter als vergleichbare Eckprofile, bietet jedoch dennoch eine hohe strukturelle Stabilität für Würfel- und Raumkonstruktionen.

In welcher Verpackungseinheit wird geliefert?

Die Verpackungseinheit beträgt 4 Stück pro Bundle.
Dies erleichtert die logistische Planung größerer Projekte und sorgt für eine wirtschaftliche Beschaffung bei Serienkonstruktionen.

How does shipping work?

Der Versand erfolgt auf Palette mit den Maßen 610 x 80 cm.
Sie können beliebige Stückzahlen kombinieren. Abgerechnet wird mindestens eine halbe Palette (610 x 40 cm), abhängig von der Bestellmenge gegebenenfalls eine ganze Palette.
Wichtig:
Die Entladung muss bauseits mit einem Gabelstapler erfolgen.

Für welche Anwendungen ist das Cube Solid Profil besonders geeignet?

Typische Einsatzbereiche sind:
• Messebau (freistehende Kuben, Raumkörper)
• textile Decken- oder Hängekonstruktionen
• modulare Spannrahmensysteme
• temporäre Architektur- und Branding-Installationen
Das Profil bietet eine solide Basis für langlebige und wiederverwendbare Konstruktionen.

What should be taken into account when planning a project?

Für eine präzise Umsetzung sollten folgende Punkte frühzeitig definiert werden:
• gewünschte Kedergröße
• geplante Gesamtmaße der Konstruktion
• statische Anforderungen (insbesondere bei hängenden Systemen)
• gewünschte Oberflächenfarbe
• logistische Voraussetzungen für Palettenanlieferung
So lassen sich Materialbedarf, Fertigung und Montage effizient planen.

Cube Solid Tension Frame Profile—Special Profile

Special Profile
Not bendable
Pack of 4

Free shipping on orders of€50 (Germany) / €150 (EU)
Guaranteed Delivery: 5–8 business days
Quality fromGermany

What's Included:

4 Profile a 6,08 m (6,0 m netto nutzbar) geteilt in 3,04-m-Längen aus Gründen der Transportsicherheit
