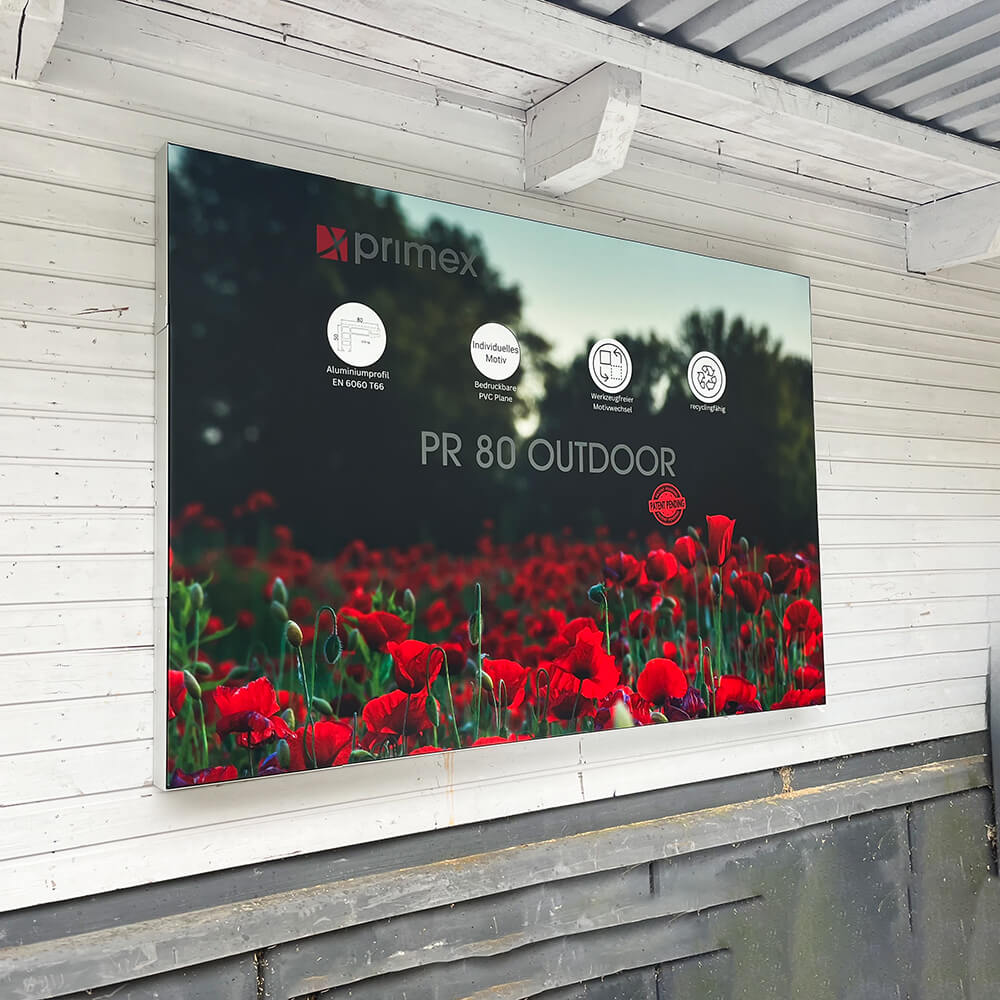

Spannbarer Outdoor-Rahmen PR80 – mit Flachband-System für PVC-Planen
Professionelle Außenwerbung – flexibel, stabil und wetterfest.
Der PR80 Outdoor-Rahmen wurde speziell für großflächige Bannerinstallationen im Außenbereich entwickelt. Dank durchdachter Konstruktion mit Flachband-System (12–15 x 3 mm) lassen sich PVC-Planen einfach vernähen und schnell von vorne wechseln – ohne Demontage des Rahmens.
Das System ist witterungsunabhängig, da es keine Federspanner benötigt. Es eignet sich sowohl für dauerhafte Einsätze als auch für zeitlich begrenzte Werbeaktionen. Darüber hinaus ist der PR80 modular erweiterbar – auch im montierten Zustand. So lassen sich Formate bei Bedarf unkompliziert vergrößern.
Für zusätzliche Aufmerksamkeit bieten wir den PR80 optional auch als beleuchtete Variante mit moderner LED-Technik an – wahlweise mit Kanteneinstrahlung für dezente Lichtakzente oder als Flächenlicht für gleichmäßig ausgeleuchtete Motive bei Nacht.
Ihre Vorteile auf einen Blick:
- Rahmenkonstruktion getestet, statisch berechnet und statisch nachgewiesen, Kalkulationsgrundlage zur eigenen Statik ist vorhanden
- Flachband System 12 - 15x3 mm (einfaches vernähen)
- Einfachster Motivwechsel von vorne ohne Demontage der Rahmen (ähnlich wie Textilspannrahmen)
- Keine Federspann-Elemente, somit ist die Funktion des Rahmens unabhängig vom Witterungszustand
- Modular erweiterbar (im montierten Zustand)
Technische Eigenschaften:

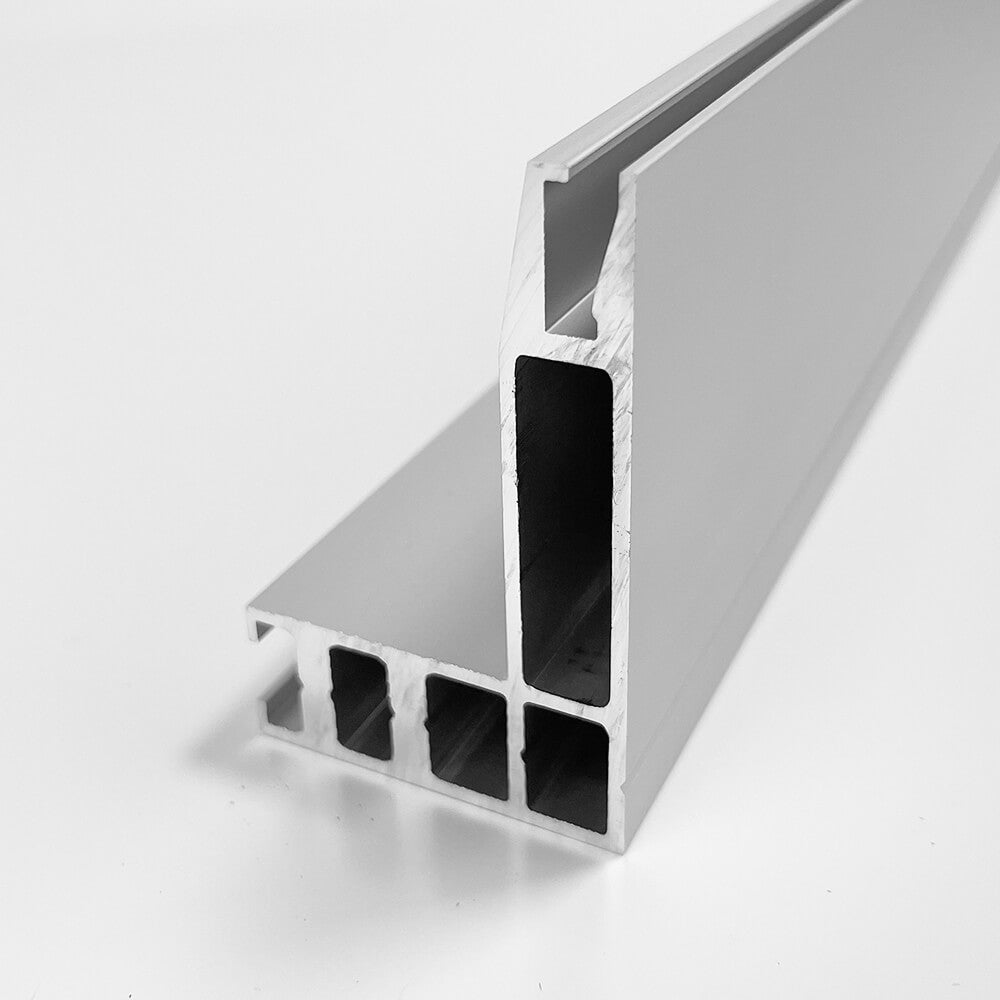

- Outdoorrahmen mit Spanntechnik, Profil nach DIN EN12020-1 und EN12020-2
- Zum Patent angemeldet
- Outdoorrahmen 80 mm Profil
- Zur Wandbefestigung
- Aluminiumprofil eloxiert nach DIN17611: E6/EV1 (neu E6/C-0)
- Individuelle Formate auf Anfrage ab 1 Stk.

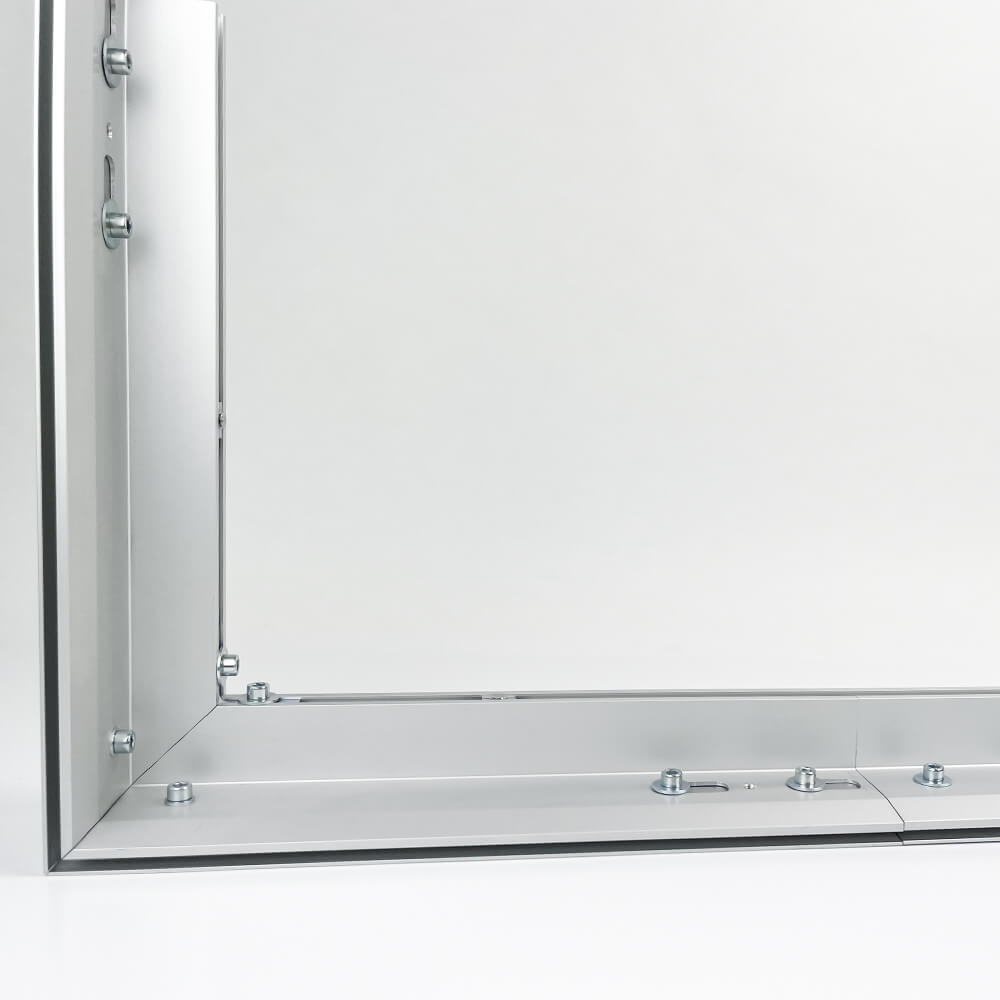

- Vormontierte Ecken mit Spanntechnik
- Günstiger Transport durch Versand demontierter Teile
- Wahlweise mit Druck auf PVC Plane
- PVC Plane (ca. 500g/m²) schwer entflammbar B1
- Rahmen auch mit LED Technik möglich auf Anfrage
- Max. Montagehöhe 20 m vom Boden in Windlastzone 2
Modular erweiterbar – flexibel im Format
Mit dem PR80 Outdoor-Rahmen bleiben Sie jederzeit anpassungsfähig. Das System ist auch im montierten Zustand modular erweiterbar, ganz ohne vollständige Demontage.
Der Motivdruck wird einfach entfernt, die vormontierten Ecken geöffnet – anschließend lassen sich zusätzliche Profile einsetzen, um das Rahmensystem zu vergrößern. Nach dem Wiedermontieren der Ecken kann die neue PVC-Plane im erweiterten Format direkt eingespannt werden.
Schnell, sauber und effizient – ideal für wechselnde Anforderungen und wachsende Werbeflächen.
Hinweis zur Statik und Befestigung des PR80 Outdoor-Rahmens
Die Grundlage der statischen Berechnung basiert auf dem Format 10 x 5 m im PR80 Profil. Die maximale Höhe ist 20 m Oberkante Profil.
Bei abweichenden, größeren Formaten muss eine neue Berechnung erstellt werden, ebenfalls bei einer Rahmenhöhe über 5 m. In der Breite gibt es keine Berechnungsgrenze, vorausgesetzt, die Z Halter werden nach Vorgabemaß montiert.
Die Z-Halter müssen in einem Abstand von max. 0,8 m montiert werden, sowohl in der Breite als auch in der Höhe (siehe Grafik).
Wichtig:
Für die Statik der Z-Halter ist der Untergrund und die dafür geeignete Verankerung maßgebend.
Laut Berechnung werden die einzelnen Z-Halter mit einer Last von insgesamt ca. 1,8 KN belastet.
Primex GmbH liefert Informationen zur Rahmenstatik, die sich ausschließlich auf die Funktion, die Konstruktion und die Grundstruktur des Rahmens selbst beziehen.
Diese Rahmenstatik beinhaltet weder die Befestigung des Rahmens an der Wand bzw. Fassade, noch sonstige bauliche Konstruktionen, die außerhalb des Rahmens und seiner Struktur liegen. Die Grundstruktur und Konstruktion des Rahmens selbst darf nicht verändert werden, ansonsten verliert die Statik seine Gültigkeit.
Wir weisen Sie darauf hin, dass im Außenbereich immer eine Baugenehmigung und ggf. abhängig von der Windlastzone eine entsprechende Statik Pflicht ist und Ihrerseits erstellt werden muss.
Die technische Ausführung und die Anzahl der Ankerpunkte für die Befestigung des Rahmens an der Wand bzw. Fassade müssen abhängig vom Mauerwerk und von der Statik erfolgen.
Die Spezifikation und Ausführung hierzu ist nicht im Leistungsumfang und der Haftung der Primex GmbH enthalten und wird hiermit ausdrücklich ausgeschlossen.
Die bedruckte Plane (optional)
Der Druck auf PVC Plane für den Outdoor Rahmen erfolgt auf Wunsch nach Ihrer individuellen Farb- oder Motivvorlage.
- Trägergewebe: 100% Polyester
- Gewicht: 500 g/m² | 15 oz/yd²
- Höchstzugkraft: 2700/2200 N/5 cm | 308/251 lbf/inch
- Weiterreißkraft: ca. 380/320 N | approx. 88/76 lbf
Versand und Lieferung
Die Outdoor Rahmen werden demontiert in Einzelteilen versendet, dabei sind die Ecken mit Spanntechnik bereits vormontiert. Die Lieferung erfolgt per Spedition und der optionale Druck wird gesondert geliefert.
Montage
Die in unserer Funktionsbeschreibung gezeigte Montagehilfe für die Anbringung der Z-Halter für eine einfache und sichere Montage ist hier im Shop erhältlich.
-
Silber eloxiertes Aluminium-Rahmenprofil mit Verbindungsecken, Z-Halter Spann-Set, Bohrschablone
Unsere Aluminiumrahmen
- Hochwertiges eloxiertes oder pulverbeschichtetes Aluminiumprofil
- Verschiedene Farben, teilweise mit Spezialeffekten möglich
- Edles Rahmenloses Design
- Pflegeleichte Reinigung
- Zertifizierte Herstellung in Europa
- 100% Recyclebar
- Langlebig, robust und vielseitig einsetzbar
- Beschichtung in individueller RAL Farbe möglich
Unsere Textildrucke
- Brillanter, hochauflösender Druck auf wasserbasierenden Farben
- Einfach werkzeugfrei austauschen
- Waschbar und trocknergeeignet gemäß Pflegeanleitung
- Hochwertige Textildrucke mit Öko-TEX®100 Zertifikat
- Luftfeuchtigkeit und Temperaturen zwischen 10°bis 60°C sind möglich
- Umweltfreundliche Herstellung und in Deutschland zertifizierte Materialien
- Schwer entflammbar- zertifiziert
