Für welche Anwendungen ist das Cube Corner Sonderprofil geeignet?

Das Profil ist für Würfelkonstruktionen und Textilspannrahmen Systeme mit passenden Kedermaßen ausgelegt.

Wie wird das Profil geliefert?

Standardmäßig werden die Profile aus Transportsicherheitsgründen in 3,04-m-Längen geteilt auf Palette geliefert.

Sind längere Lagerlängen möglich?

Ja, ungeteilte Lagerlängen bis 6,08 m sind auf Anfrage per Langgut-Spedition oder Sonderkurier möglich.

Aluminium Spannrahmen Würfel Profil als Stangenware kaufen

CAD Cube neu.PNG__PID:53565d2b-bc79-421e-b6e5-e2d39fef5f8e

Sonderprofil
Nicht biegbar
VE 1 Stück

Präzise Basis für kreative 3D-Konstruktionen
Das Spannrahmenprofil Cube Corner Sonderprofil ermöglicht stabile Eckverbindungen für Würfelkonstruktionen und dreidimensionale Textilspannrahmen. Die silber eloxierte Aluminiumoberfläche sorgt für eine hochwertige Optik und langlebige Qualität. Ideal für Messebau, Retail und individuelle 3D-Präsentationen mit Stoffbannern.

Eigenschaften:

Silber eloxiert nach DIN 17611 EV6/EV1 (neu E6/C-0)
Verpackungseinheit 1 Stück
Profillänge: bis zu 6,08 m (6,0 m netto nutzbar)
Gewicht 0,96 kg /lfm
für Würfelkonstruktionen und Textilspannrahmen Systeme
geeignet für Kedermaße 10 - 14 x 3 mm
Aus Gründen der Transportsicherheit werden Profile standardmäßig in 3,04-m-Längen geteilt geliefert.

Höchste Qualität durch hochpräzise Verarbeitung im Strangpressverfahren: elegante Aluminiumprofile für jede Art von Textilspannrahmen Systeme nach DIN EN 12020-2.

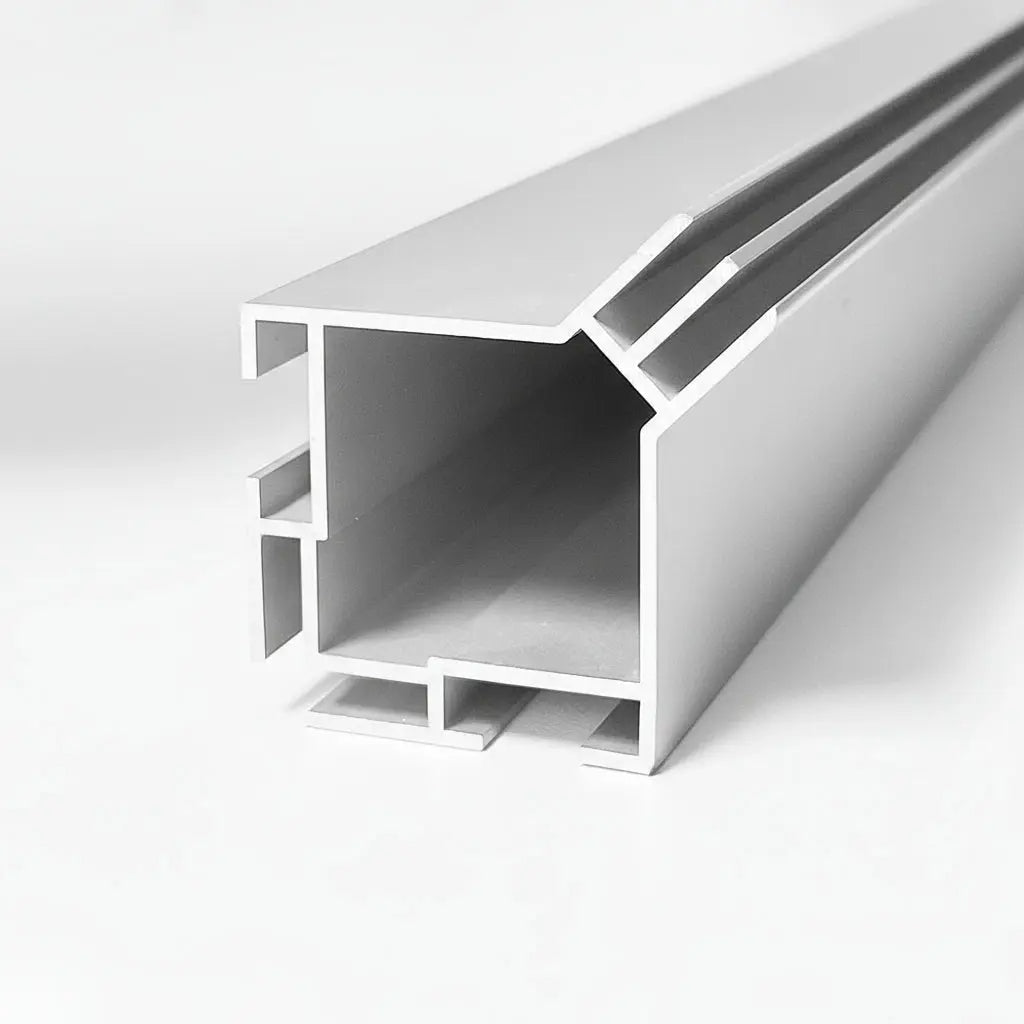

Detailaufnahme des Spannrahmenprofils Cube Corner Sonderprofil aus Aluminium

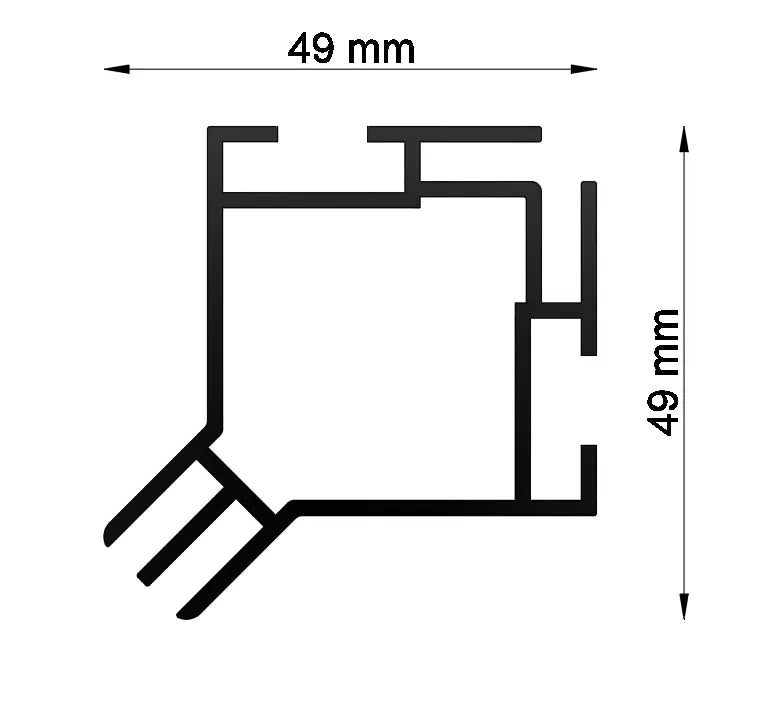

CAD-Ansicht des Cube Corner Sonderprofils für Würfelkonstruktionen

Beschichtung

Eine Schutzschicht, Eloxat wird durch Umwandlung der obersten Metallschicht ein Oxid / Hydroxid gebildet, diese verhindert Korrosion (nach DIN 17611). Die Profile können mit Aufpreis in jedem beliebigen RAL Ton eingefärbt werden, kontaktieren Sie uns gerne.

Versand

Aus Gründen der Transportsicherheit werden Profile standardmäßig in 3,04-m-Längen geteilt geliefert. Ungeteilte Lagerlängen bis 6,08 m können auf Anfrage per Langgut-Spedition oder Sonderkurier versendet werden. Wir versenden unsere Profile auf Palette.

Bitte beachten, dass die Ware mit einem Gabelstapler abgeladen werden muss.

Ihre individuelle Anfrage an Primex

Sie möchten ein Individuelles Format bestellen oder haben ein Projekt.

Wir als Hersteller fertigen für Sie auf Maß!

Gerne beraten wir Sie bei Ihren Projekten und setzen individuelle Anfragen um.

Anfrage senden

Anruf

Downloads & Produktdatenblätter

Produktdatenblatt

Persönliche Beratung & Planung

Wir begleiten Sie von der ersten Idee bis zur fertigen Lichtwand – kompetent, persönlich und zuverlässig.

Ganzheitliche Planung von Idee bis zur Umsetzung
Persönlicher, direkter und zuverlässiger Ansprechpartner
Erfahrene Unterstützung für Ihre individuelle Lösung

Kostenlose Beratung

FAQ

Wofür wird das Cube Corner Sonderprofil eingesetzt?

Das Cube Corner Profil wurde speziell für Würfelkonstruktionen und dreidimensionale Textilspannrahmen-Systeme entwickelt. Es ermöglicht saubere 90°-Eckverbindungen und eignet sich für freistehende Kuben, Deckenabhängungen oder modulare Raumkörper im Messe- und Ladenbau.
Durch die präzise Profilgeometrie entstehen stabile, optisch klare Rahmenkonstruktionen mit professioneller Textilaufnahme.

Welche Kedergrößen sind mit dem Profil kompatibel?

Das Profil ist geeignet für Kedermaße von 10–14 x 3 mm.
Damit deckt es die gängigen Textilspannsysteme im Messe- und Objektbereich ab. Vor Projektstart sollte das eingesetzte Textil inklusive Kedermaß technisch abgestimmt werden, um eine optimale Spannung und Passgenauigkeit sicherzustellen.

Welche Material- und Qualitätsstandards erfüllt das Profil?

Das Aluminiumprofil wird im hochpräzisen Strangpressverfahren gefertigt und entspricht:
• DIN EN 12020-2 (Maßtoleranzen für stranggepresste Präzisionsprofile)
• DIN 17611 EV6/EV1 (neu E6/C-0) für die Eloxalbeschichtung
Die präzise Fertigung gewährleistet Maßhaltigkeit, Stabilität und saubere Verbindungsgeometrien – entscheidend bei Würfel- oder Raumkonstruktionen.

Welche Oberflächenbeschichtung ist standardmäßig enthalten?

Standardmäßig wird das Profil silber eloxiert geliefert.
Die Eloxalschicht entsteht durch elektrolytische Oxidation der Aluminiumoberfläche. Dabei bildet sich eine schützende Oxid-/Hydroxidschicht, die Korrosion verhindert und eine langlebige, pflegeleichte Oberfläche gewährleistet.
Optional sind Pulverbeschichtungen in individuellen RAL-Farben gegen Aufpreis möglich.

Wie lang ist ein Profil und wie viel davon ist nutzbar?

Die Profillänge beträgt 6,08 m, davon sind 6,00 m netto nutzbar.
Das Mehrmaß dient produktionstechnischen Zwecken. Bei der Projektplanung sollte die effektive Nutzlänge von 6 m berücksichtigt werden.

Wie hoch ist das Gewicht des Profils?

Das Gewicht beträgt 0,96 kg pro laufendem Meter (kg/lfm).
Dieses vergleichsweise geringe Gewicht bei gleichzeitig hoher Stabilität macht das Profil ideal für modulare Konstruktionen, bei denen Statik und Transportfähigkeit gleichermaßen relevant sind.

Können Sonderfarben realisiert werden?

Ja. Gegen Aufpreis kann das Profil in nahezu jedem gewünschten RAL-Farbton pulverbeschichtet werden.
Bitte beachten Sie:
• Sonderfarben sind nicht in der Standardlieferzeit enthalten
• Farbton und gewünschte Oberflächenstruktur (z. B. glatt matt, Feinstruktur) sollten bei der Anfrage klar definiert werden
Die Pulverbeschichtung ist ebenso pflegeleicht und widerstandsfähig wie die Eloxalvariante.

Wie erfolgt der Versand der Profile?

Der Versand erfolgt auf Palette mit den Maßen 610 x 80 cm.
Sie können beliebige Stückzahlen kombinieren. Abgerechnet wird mindestens eine halbe Palette (610 x 40 cm), abhängig von der Bestellmenge ggf. eine ganze Palette.
Wichtig:
Die Anlieferung erfolgt per Spedition. Die Ware muss vor Ort mit einem Gabelstapler entladen werden.

Für welche Systemlösungen ist das Cube Corner Profil besonders geeignet?

Das Sonderprofil wird vor allem eingesetzt für:
• Würfelkonstruktionen im Messebau
• textile Raumkörper oder Hängekuben
• modulare Textilspannrahmen-Systeme
• dreidimensionale Branding-Elemente
Durch die Eckgeometrie lassen sich saubere Kanten und stabile Raumkörper realisieren.

Was sollte bei der Projektplanung berücksichtigt werden?

Bei der Planung sollten folgende Punkte frühzeitig definiert werden:
• benötigte Kedergröße
• Gesamtmaße der Konstruktion
• gewünschte Oberflächenfarbe
• statische Anforderungen (insbesondere bei Hängekonstruktionen)
• logistische Voraussetzungen für die Palettenanlieferung
So kann die Produktion präzise vorbereitet und eine reibungslose Montage gewährleistet werden.
