Q63

Mehr als 18 Millionen verschiedene Rahmengrößen mit Q63!

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat

Mehr lesen Weniger lesen

Optische Kontrolle des Textils

Breite bis 6010 mm

Höhe bis 3100 mm

Lichtfunktion mit Dimmung

Barcode Scanner

Automatischer Spannrahmen zur optischen und maßhaltigen Kontrolle von Geweben und bedruckten Textilien

Ob für die Massenproduktion für einen Großkunden oder bei Einzelaufträgen in großen und kleinen Formaten, mit dem Primex Q63 - The Fabric Screening System - können Sie unbedruckte oder bedruckte Gewebe und Textilien schnell und einfach prüfen:

Qualitätskontrolle von Abmessungen und Erkennung von Formatfehlern: z.B. Fehler beim Nähen von Kedern (Textil zu klein oder zu groß, Ecken nicht sauber genäht, schiefe Naht, etc. ), Maßabweichungen durch Schrumpfen des Gewebes usw.
Qualitätskontrolle des Druckbildes und Erkennung von Druckfehlern: z.B. Druckdüsenausfall (meist hellere, weiße Streifen), Druckkopfkratzer/-hänger (meist dunkle, schwarze Flecken oder Schmierstreifen), durch Bending entstehende Überlappungen, Webfehler im Gewebe, Fehler im Farbmanagement, etc.

Reduzieren Sie die Anzahl der Kundenreklamationen und erhöhen Sie die Kundenzufriedenheit! Geringere Fehlerkosten durch kürzere Qualitätsregelkreise bei Einzelaufträgen oder Serienproduktion, bei Stichproben oder 100%-Kontrolle. Möglichkeit einer Fotodokumentation der Qualitätsprüfung in der Endkontrolle von bedruckten Textilien/Geweben zum Nachweis der Produktqualität - intern gegenüber der Produktion - extern gegenüber den Kunden.

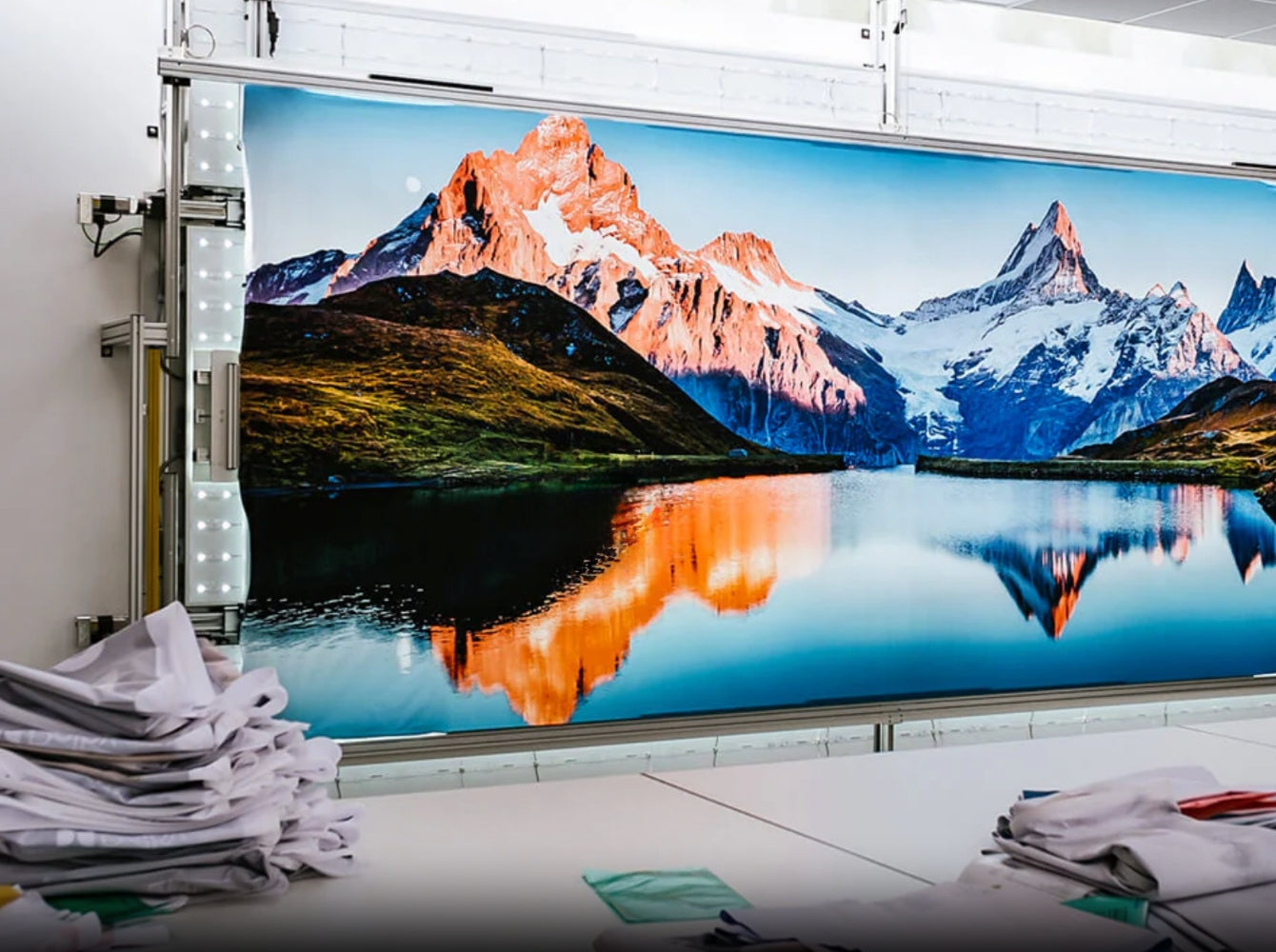

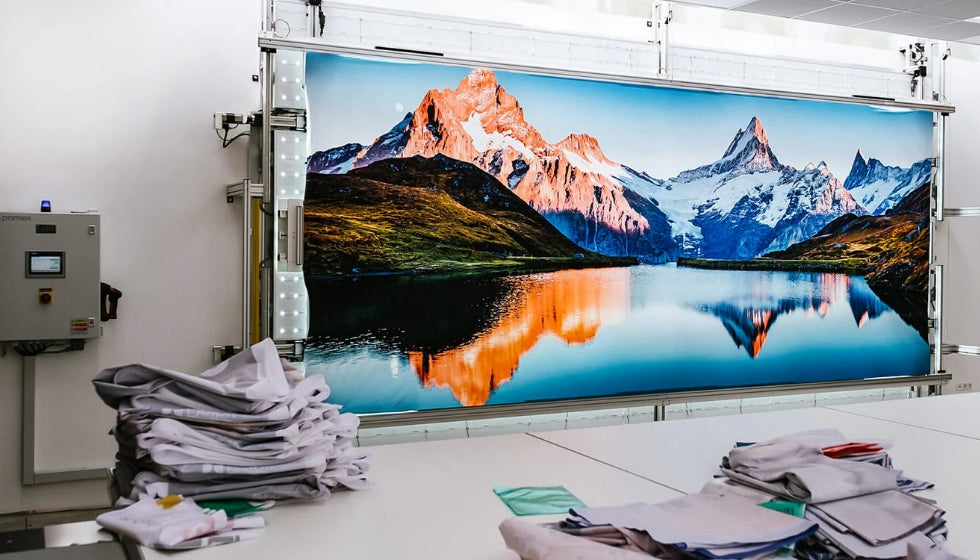

Primex Q63 Demomaschine für Textilien bis zu 4,00 m x 1,70 m

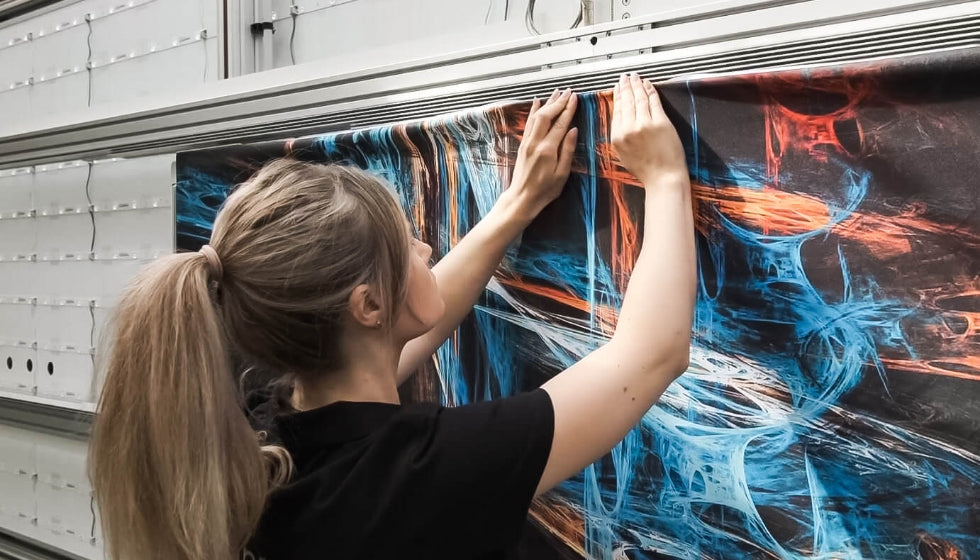

Kollaborative Zusammenarbeit zwischen Bediener und Q63-Maschine

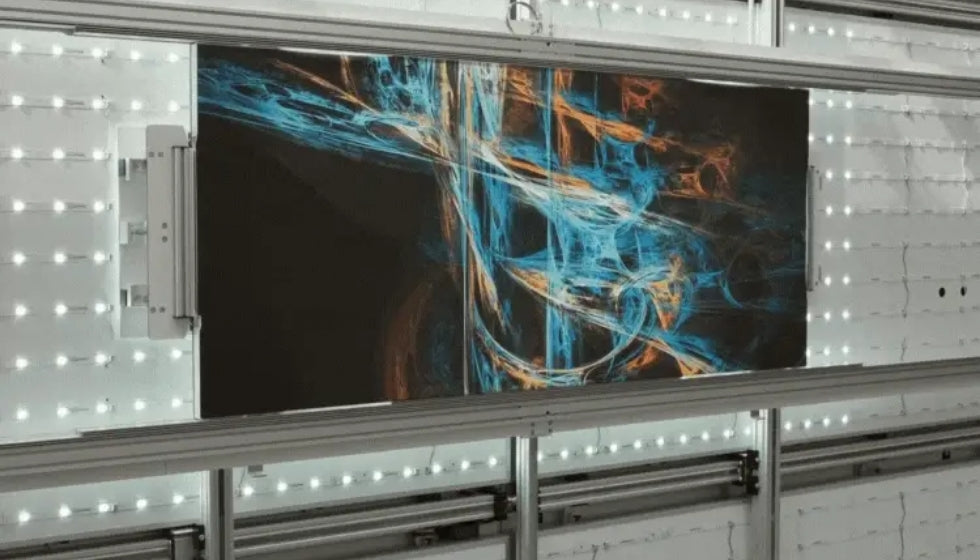

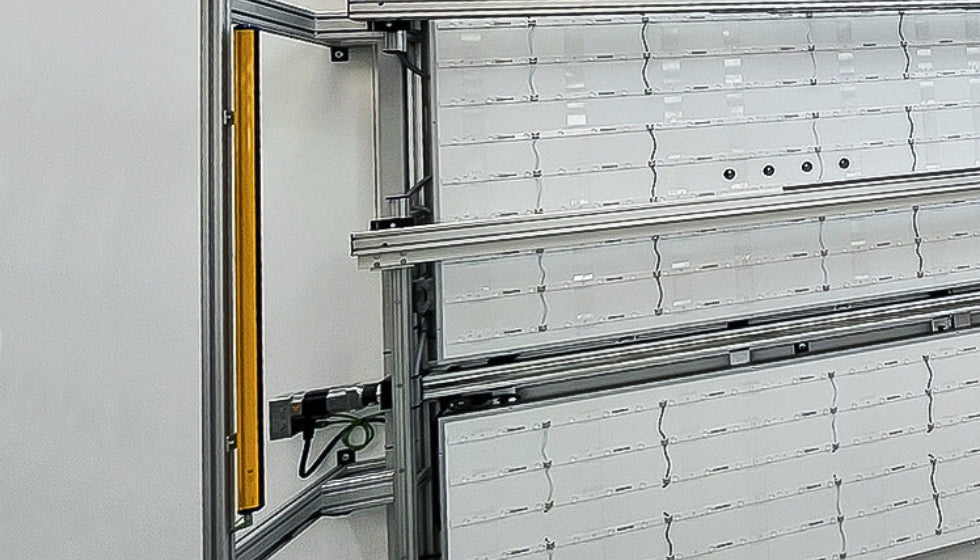

Eingeschaltete Lichtfunktion zur Kontrolle von Durchlichttextilien

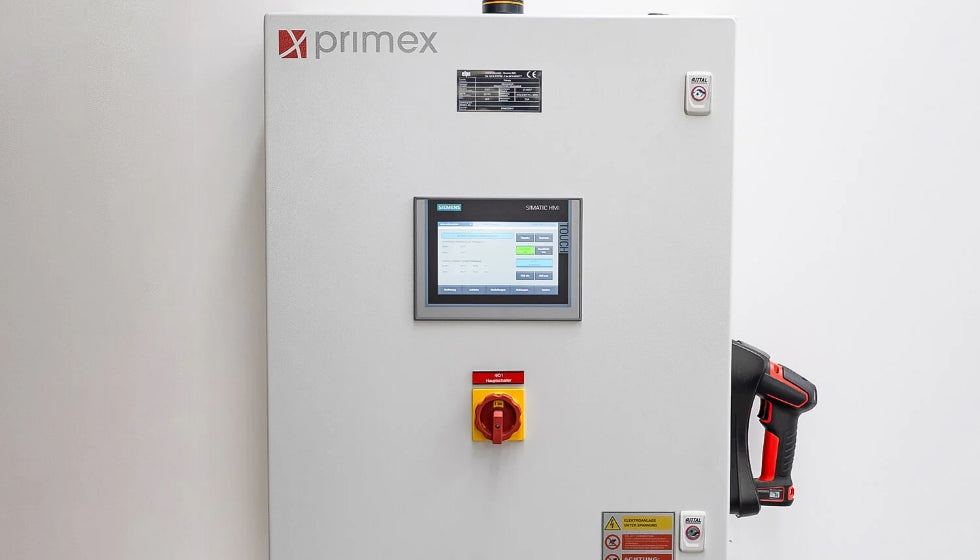

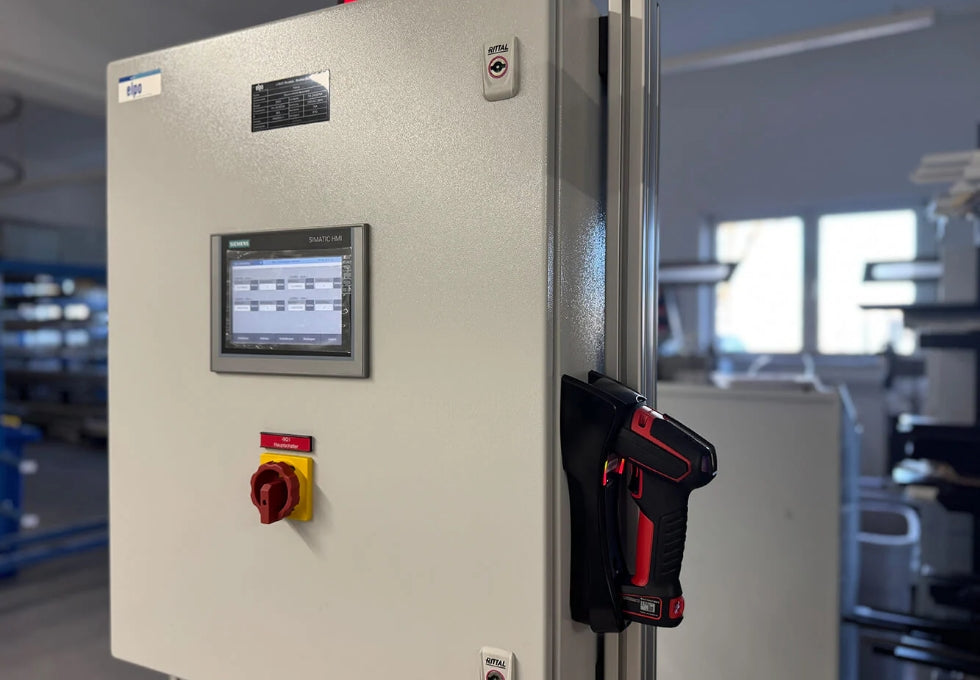

Steuerung mit Touchscreen-Eingabe und Barcode-Scanner

Technische Highlights der Q63

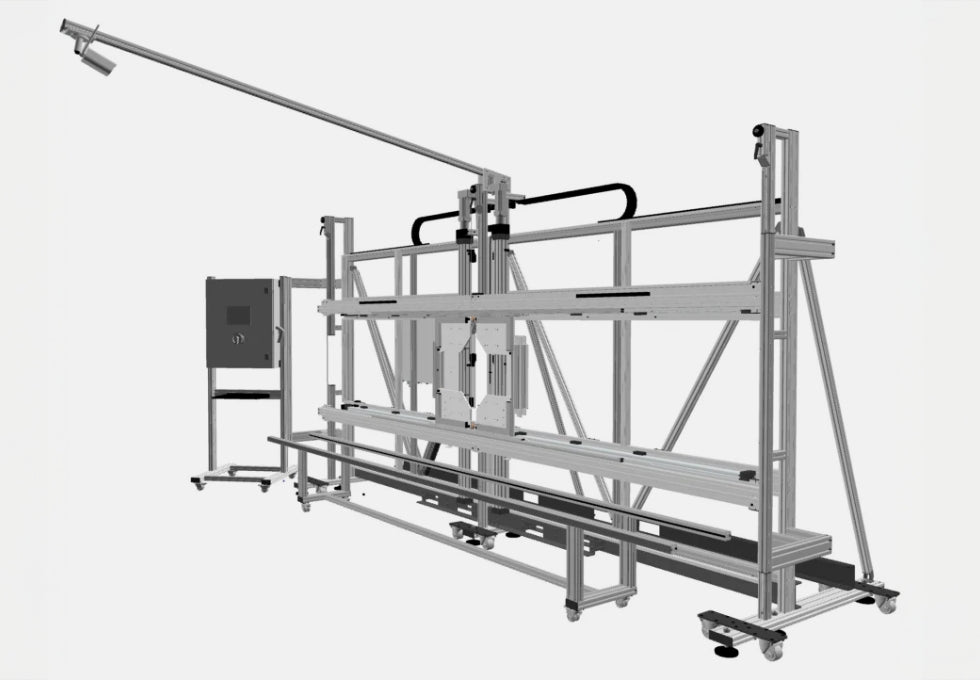

Allgemeiner Aufbau der Maschine

Modularer Aufbau in Ständerbauweise, Maschine ist freistehend, es wird keine Wand benötigt
18,231 Millionen verschiedene Rahmengrößen können mit der Q63 angefahren werden
Leichtbauweise in Aluminium - Hochwertige, präzise Aluminiumprofile EN515 (T66), EN572-3 (EN-AW6063) für den Maschinen- und Anlagenbau
Hochwertige Elektronik, Kabel und Steckverbinder
Alle Kabel geschützt in Rohren/Kabelkanälen, elektrische Kontakte zugentlastet, Schaltschrank für die Maschinensteuerung - fahrbar auf Rollen
Separater Schaltschrank für die Beleuchtungstechnik an der Rückseite der Maschine
Geringe Betriebskosten, nur 230 V AC / 16 A Strom bei 1,6 kW maximaler Leistungsaufnahme

Präzise, robuste Linearantriebe

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry's standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five centuries, but also the leap into electronic typesetting, remaining essentially unchanged.

Intelligente Kompaktantriebe

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry's standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five centuries, but also the leap into electronic typesetting, remaining essentially unchanged.

Bewährte, zuverlässige LED-Technologien

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry's standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five centuries, but also the leap into electronic typesetting, remaining essentially unchanged.

Höchste Arbeitssicherheit für den Bediener

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry's standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five centuries, but also the leap into electronic typesetting, remaining essentially unchanged.

Sehr einfache Bedienbarkeit der Maschine

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry's standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five centuries, but also the leap into electronic typesetting, remaining essentially unchanged.

Nahezu wartungsfrei

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry's standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five centuries, but also the leap into electronic typesetting, remaining essentially unchanged.

Technische Daten

Stromanschluss

230 Volt Wechselstrom mit max. 16 A Absicherung; Leistungsaufnahme: max. 1,6 kW

Netzwerkanschluss

Internet; LAN für Fernwartung; WLAN zur Datenübertragung (Protokolle und Fotos) zu einem Computer wird von der Maschine erzeugt

Platzbedarf für die Maschine (B x T)

ca. 8500 mm x 3500 mm

Abmessungen der Maschine (B x T x H)

6720 mm x 1254 mm x 3640 mm

Kleinstes Textilformat

800 mm x 500 mm

Größtes Textilformat

6010 mm x 3100 mm

Genauigkeit - Positionsabweichung

< 1 mm für das größte Textilformat

Funktionsprinzip der Q63

Für Gewebe mit einer Breite von 800 bis 6010 mm und einer Höhe von 500 bis 3100 mm.

Manuelle Eingabe der Gewebeabmessungen über Tastatur oder mittels Barcode Scanner, um Eingabefehler zu vermeiden.

Einfache und ergonomische Bestückung des Spannrahmens mit dem zu prüfenden Textil - auch bei großen Textilien durch Bedienung auf Arbeitshöhe. Zykluszeit ca. 120 - 240 Sekunden je nach Textilgröße und Bedienerqualifikation.

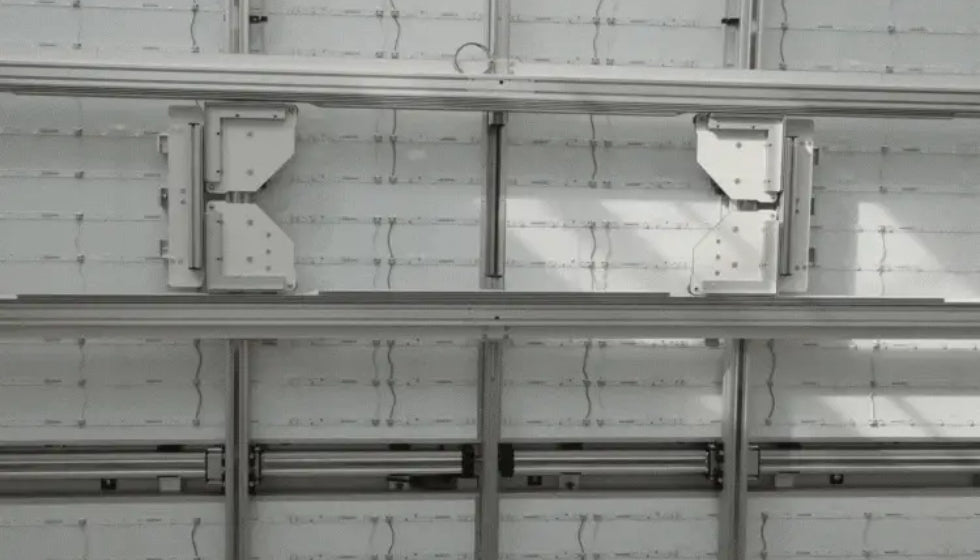

Der Rahmen bewegt sich automatisch auf die voreingestellten Textilabmessungen.

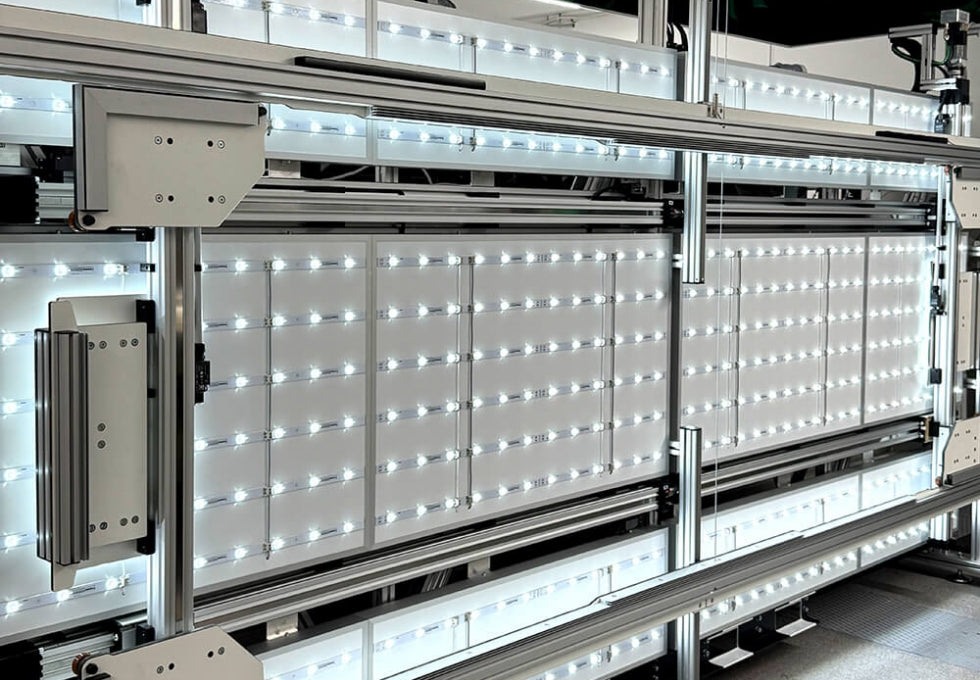

Lichtfunktion bei Durchlichttextilien zuschaltbar; die Beleuchtungsfläche wird an die Abmessungen des Textils angepasst (inkl. Dimmfunktion).

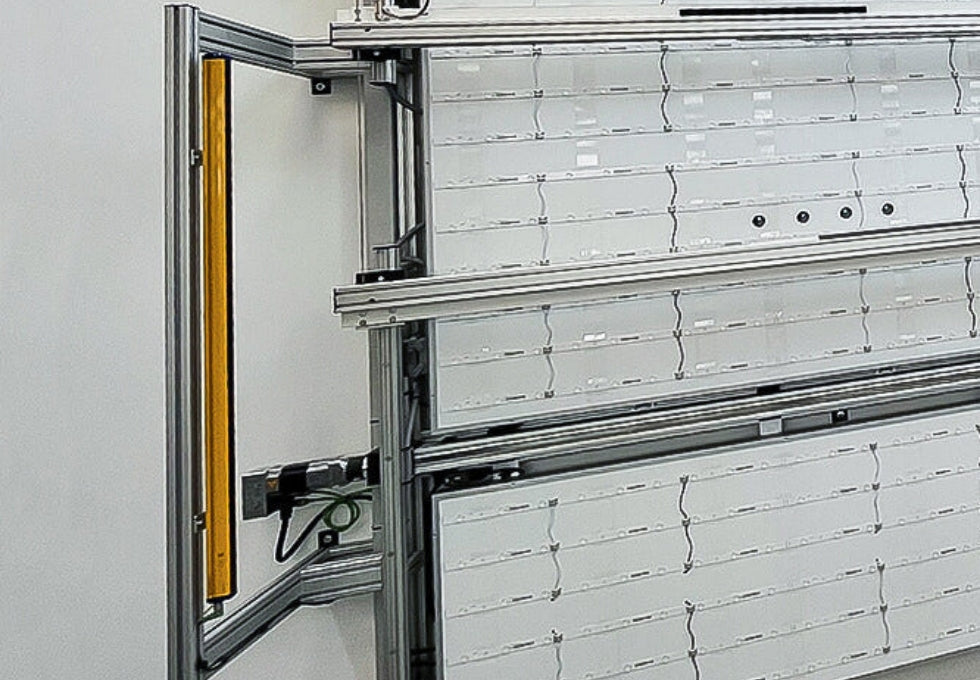

Kollaboratives Arbeiten zwischen Mensch und Maschine dank integrierter Lichtschranke mit Not-Aus für die Arbeitssicherheit

Funktionsablauf

Manuelle Eingabe der Textilabmessungen über Touchscreen oder mittels Barcodescanner zur Vermeidung von Eingabefehlern.

Einfache und ergonomische Bestückung des Spannrahmens – auch bei großen Textilien dank Bedienung in Arbeitshöhe. Zykluszeit: ca. 120–240 Sekunden, abhängig von Textilgröße und Bedienerfahrung.

Der Rahmen bewegt sich automatisch auf die voreingestellten Textilabmessungen.

Lichtfunktion für Durchlichttextilien zuschaltbar; hierbei erfolgt die Beleuchtung lediglich partiell an die Abmessungen des Textils angepasst (inkl. Dimmfunktion).

Optische Kontrolle des Textils durch Qualitätspersonal (optional Erstellung einer Fotodokumentation).

Rahmen fährt nach Quittierung der erfolgten optischen Kontrolle zurück in die Arbeitsposition zur Entnahme des geprüften Textils
