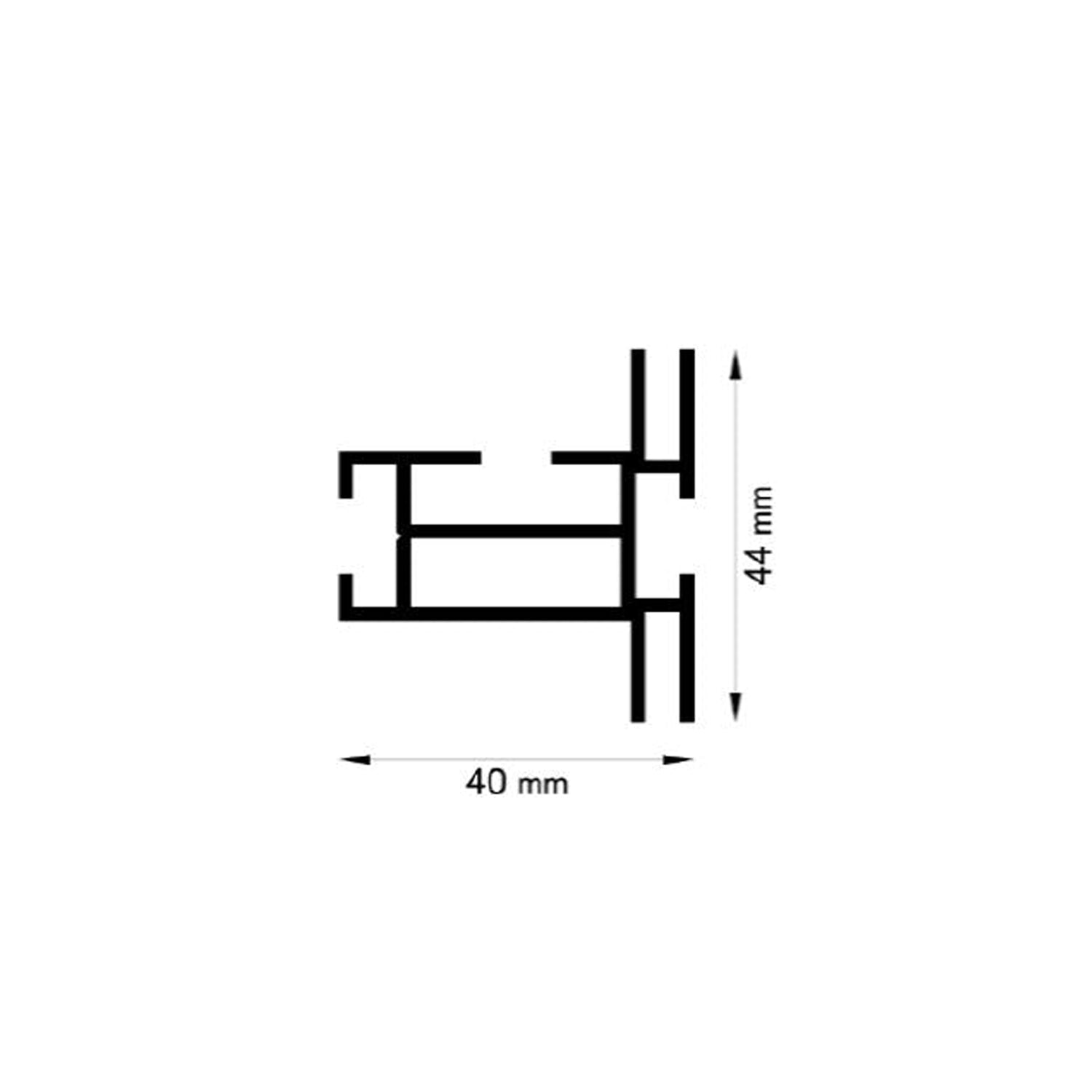

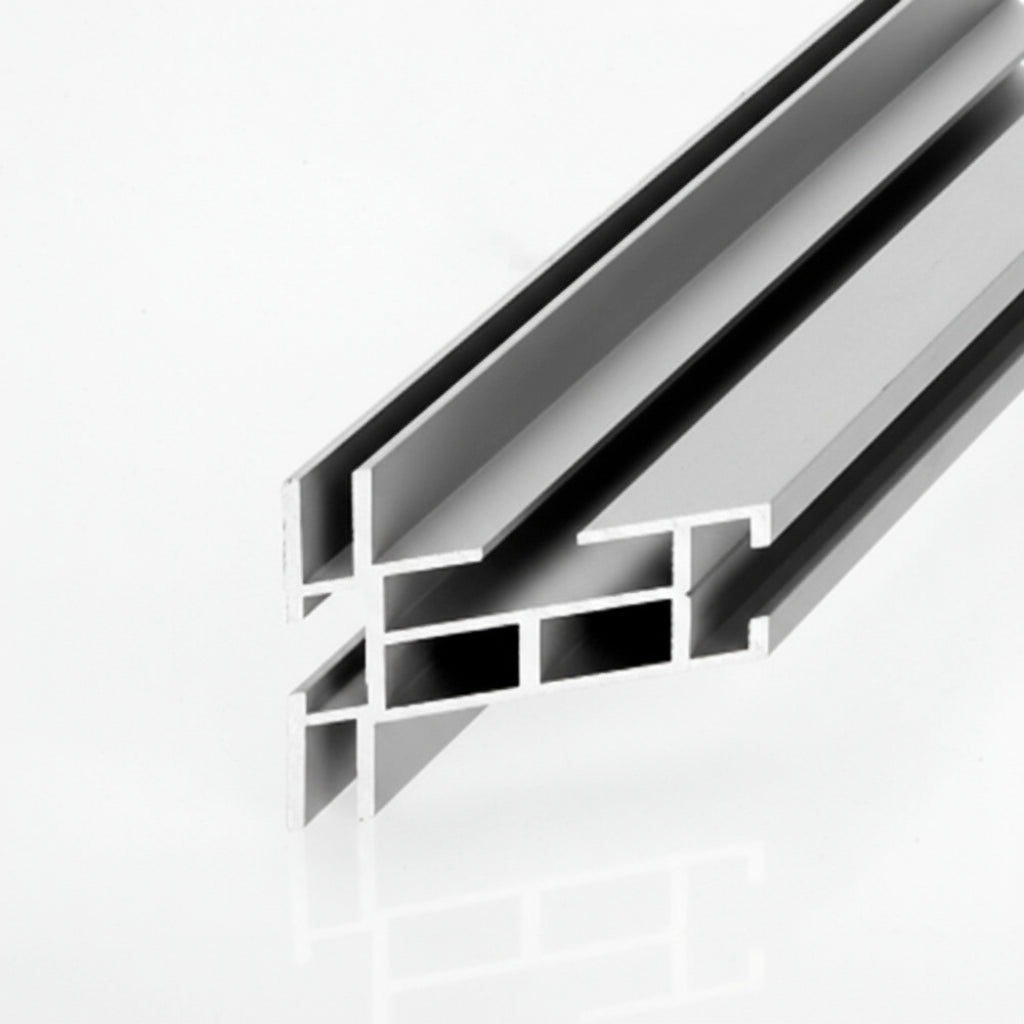

Spannrahmenprofile doppelseitig 44 mm mit Nut

Dieses Profil ist für doppelseitige Textilspannrahmen konzipiert und verfügt zusätzlich über eine integrierte Nut zur Aufnahme von Zubehör oder Befestigungselementen.
Es eignet sich für freistehende Rahmen, Deckenabhängungen, modulare Messesysteme sowie gebogene Konstruktionen mit beidseitiger Textilbespannung.

Die zusätzliche Nut ermöglicht die Aufnahme von Verbindungselementen, Nutensteinen oder Befestigungskomponenten.
Dadurch lässt sich das Profil besonders flexibel in modulare Konstruktionen integrieren – beispielsweise für Traversenabhängungen, Systemverbinder oder individuelle Befestigungslösungen im Messe- und Objektbau.

Ja. Das Profil ist biegbar mit einem Radius < 500 mm.
Damit eignet es sich für runde oder organische Rahmenformen und ermöglicht geschwungene doppelseitige Spannrahmenkonstruktionen. Der enge Biegeradius erweitert die gestalterischen Möglichkeiten deutlich.

Das Profil ist geeignet für Kedermaße von 10–14 x 3 mm.
Damit ist es mit gängigen Textildrucksystemen kompatibel. Vor Projektumsetzung sollte das Kedermaß technisch abgestimmt werden, um eine optimale Spannung und saubere Kederführung sicherzustellen.

Gefertigt im präzisen Strangpressverfahren, entspricht das Profil:
• DIN EN 12020-2 (Maßtoleranzen für Präzisionsprofile)
• DIN 17611 EV6/EV1 (neu E6/C-0) für die Eloxaloberfläche
Diese Standards sichern Maßhaltigkeit, Oberflächenqualität und Korrosionsbeständigkeit.

Standardmäßig wird das Profil silber eloxiert geliefert.
Die Eloxalschicht entsteht durch elektrolytische Oxidation der Aluminiumoberfläche und schützt dauerhaft vor Korrosion. Sie ist pflegeleicht, abriebfest und für den professionellen Einsatz geeignet.
Optional sind Pulverbeschichtungen in nahezu jedem RAL-Farbton gegen Aufpreis möglich.

Die Profillänge beträgt 6,08 m, davon sind 6,00 m netto nutzbar.
Das Übermaß ist produktionstechnisch bedingt. Für die Planung sollte die effektive Nutzlänge von 6 m kalkuliert werden.

Das Gewicht beträgt 0,81 kg pro laufendem Meter (kg/lfm).
Trotz integrierter Nut ist das Profil vergleichsweise leicht und eignet sich daher gut für modulare Konstruktionen mit Gewichtsanforderungen, beispielsweise bei Hängeelementen.

Der Versand erfolgt auf Palette mit den Maßen 610 x 80 cm.
Sie können verschiedene Profile kombinieren. Berechnet wird mindestens eine halbe Palette (610 x 40 cm), abhängig von der Stückzahl gegebenenfalls eine ganze Palette.
Wichtig:
Die Entladung muss bauseits mit einem Gabelstapler erfolgen.

Bei der Planung doppelseitiger und gebogener Konstruktionen mit Nutprofil sollten folgende Punkte definiert werden:
• gewünschtes Kedermaß
• geplanter Biegeradius
• benötigte Zubehör- oder Befestigungselemente für die Nut
• statische Anforderungen bei freistehenden oder abgehängten Systemen
• Oberflächenfarbe (Standard eloxiert oder RAL-Sonderfarbe)
So lassen sich Konstruktion, Materialbedarf und Montage präzise abstimmen.
